Газовый кузнечный горн своими руками

В сегодняшней статье мы расскажем, как своими руками сделать газовый кузнечный горн небольших размеров — отличный вариант для домашней мастерской.

Газовый кузнечный горн своими руками

Если вы занимаетесь (или планируете заниматься) ковкой или плавкой металла, то такой небольшой горн вам точно пригодится.

Идея изготовления «домашнего варианта» газового кузнечного горна принадлежит автору YouTube канала Metal Extreme. Берите себе на заметку.
Газовый кузнечный горн своими руками

Необходимые материалы:

  • листовой металл;
  • арматура;
  • стальная полоса;
  • огнеупорная сухая смесь для приготовления бетона.

В первую очередь необходимо сделать основание горна.

Для этого из металлической полосы свариваем прямоугольную рамку, а снизу привариваем дно из листового металла.
Газовый кузнечный горн своими рукамиК нижней части дна надо будет приварить два отрезка уголка, между которыми будет находиться профильная труба (опорная стойка).
Газовый кузнечный горн своими рукамиПосле этого изготавливаем стойку. От профтрубы отрезаем кусок нужной длины, и обрабатываем края, чтобы не было заусенцев. К нижней части стойки привариваем опорную монтажную пластину — она будет крепиться к полу с помощью анкеров.
Газовый кузнечный горн своими рукамиВерхнюю часть стойки привариваем снизу основания, установив профтрубы между уголками, которые мы ранее приварили к нижней части дна.
Газовый кузнечный горн своими рукамиВнутрь основания укладываем кирпич.

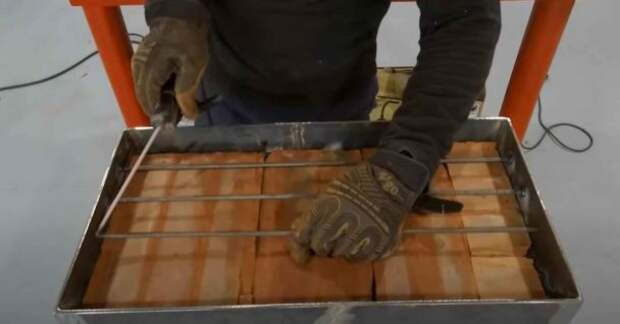

Потом привариваем металлическую сетку с квадратными ячейками — из арматуры.
Газовый кузнечный горн своими руками
Газовый кузнечный горн своими руками
Газовый кузнечный горн своими рукамиНа следующем этапе необходимо будет приготовить огнеупорный бетон. Готовой смесью заливаем основание кузнечного горна. Вибрируем и выравниваем.
Газовый кузнечный горн своими руками
Газовый кузнечный горн своими рукамиПосле этого из листового металла изготавливаем купол горна (верхняя часть).
Газовый кузнечный горн своими рукамиПо торцам купола необходимо приварить U-образные заготовки, вырезанные из листового металла. Дальше с внутренней стороны купола привариваем арматуру.
Газовый кузнечный горн своими руками
Газовый кузнечный горн своими рукамиИз листового металла сгибаем кожух такой же формы, что и купол, но меньшего размерам. Привариваем его к внутренней стороне.
Газовый кузнечный горн своими рукамиОбразовавшуюся полость заполняем огнеупорным бетоном. После того как бетон застынет, кожух можно будет убрать.

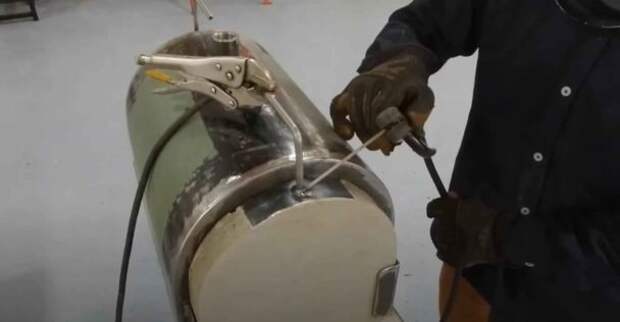

Газовый кузнечный горн своими рукамиВ верхней части купола уже предварительно были просверлены отверстия — привариваем к ним направляющие втулки для газовых горелок.
Газовый кузнечный горн своими руками
Газовый кузнечный горн своими рукамиУстанавливаем купол на основание, и привариваем.
Газовый кузнечный горн своими рукамиДалее нужно будет сделать переднюю и заднюю дверцы. Сначала из металла изготавливаем форму требуемого размера, потом заливаем ее бетоном.
Газовый кузнечный горн своими рукамиДверцы будут работать в вертикальной плоскости, поэтому для них нужно приварить направляющие.
Газовый кузнечный горн своими рукамиСверху в дверцах имеются закладные, к которым привариваются ручки.
Газовый кузнечный горн своими руками
