Статья опубликована в журнале «Известия высших учебных заведений. Химия и химическая технология». Более чем 80% мировой калийной промышленности для разделения хлоридов калия и натрия применяют метод пенной флотации. Он заключается в обработке руды водой со специальными реагентами – алифатическими аминами.

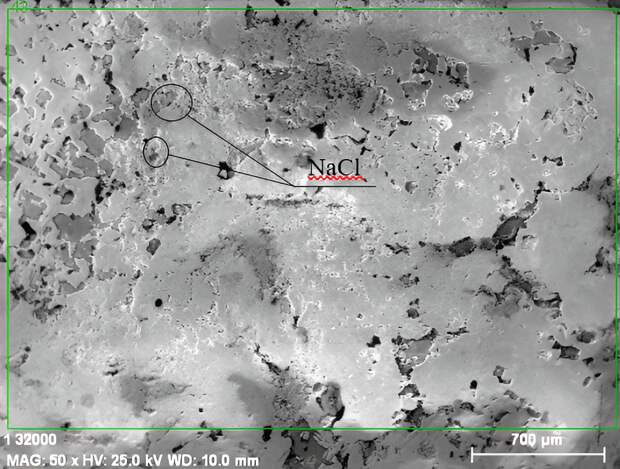

Это вещество активно взаимодействует с частицами хлорида калия, создавая на их поверхности водоотталкивающую пленку. Далее через полученную суспензию пропускают воздух, пузырьки которого поднимают частицы на поверхность в виде пены, тогда как хлорид натрия оседает на дно. Пену собирают, сушат и прессуют в гранулы для дальнейшего использования в сельском хозяйстве в виде минеральных удобрений. Несмотря на всю эффективность флотации, остается проблема очистки хлорида калия от аминов, которые в небольшом количестве, около 130 г/т, остаются на его поверхности. Это ухудшает процесс прессования, а также значительно влияет на прочность гранулированного продукта. Ученые Пермского Политеха провели комплексное исследование и выяснили, как с помощью ультразвуковой обработки можно эффективно очистить хлорид калия от алифатических аминов и повысить прочностные характеристики гранул. Суспензию хлорида калия с аминами политехники подвергали ультразвуковому воздействию частотой 30 кГц, продолжительностью 30-60 секунд и интенсивностью 20-50 Вт/см2. После обработки раствор фильтровали, а полученный кристаллический продукт сушили в печи. После чего оценивали остаточное содержание алифатических аминов, изучали особенности поверхности и элементный состав очищенных частиц. – Результаты показали, что при интенсивности ультразвукового облучения 40 Вт/cм2 в течение 60 секунд удается максимально снизить, практически в четыре раза, концентрацию аминов в готовом кристаллическом продукте (со 130 до 32 г/т). Это происходит благодаря эффекту кавитации (микроскопических лопающихся пузырьков), из-за которого пленка аминов «отрывается» с поверхности кристаллов и переходит в раствор, – объясняет Мария Черепанова, доцент кафедры химических технологий ПНИПУ, кандидат технических наук. Чтобы изучить, как облучение повлияло на процесс получения гранул и их прочность, политехники провели эксперимент по прессованию необработанных и обработанных ультразвуком частиц хлорида калия. Давление варьировали в диапазоне от 3 до 15 МПа при длительности выдержки под прессом от 10 до 120 секунд. Исследователи заметили, что при прессовании необработанного минерала максимальная прочность гранул (155,8 Н) достигается при давлении 10 Мпа и длительности в 30 секунд. Обработка же ультразвуком позволяет на 35% повысить прочность продукта до 210,2 Н. Микрофотография поверхности кристалла KCl после ультразвуковой обработки интенсивностью 40 Втсм2, длительностью 60 секунд / © Мария Черепанова, журнал «Известия высших учебных заведений. Химия и химическая технология» Такой результат достигается за счет того, что ультразвук активирует рост кристаллических мостиков в структуре частиц хлорида калия, что значительно ее укрепляет и усиливает. Кроме того, обработка делает поверхность минерала более шероховатой, тем самым улучшая сцепление частиц при прессовании. Технология ученых Пермского Политеха и выявленные оптимальные параметры для обработки минерала позволяют получать более чистый и качественный продукт. Результаты могут быть использованы при проектировании технологии прессования хлорида калия на калийных обогатительных предприятиях.
Свежие комментарии
