Доработка ромбического домкрата своими руками

В сегодняшней статье расскажем, как доработать механический ромбический домкрат для авто, чтобы сделать его более надежным в использовании.

Доработка ромбического домкрата своими руками

Необходимые материалы:

  • уголок;
  • профтруба;
  • полоса;
  • листовой металл.

После доработки ромбический домкрат станет более надежным в использовании, при этом он не сильно увеличится в габаритах, благодаря тому, что конструкция складная.

Первым делом необходимо будет демонтировать нижнюю опору домкрата. Вместо нее мы будем делать усиленную опору.

Но для начала необходимо усилить зубчатые края нижних планок.

Отрезаем четыре куска металлической полосы и привариваем их к концам планок.


Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими рукамиОбтачиваем их, придав требуемую форму. По центру высверливаем отверстия под стопорные пальцы.
Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими руками

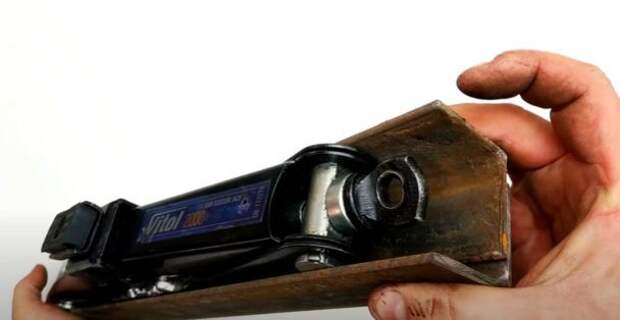

Усиленную нижнюю опору будем делать из двух отрезков уголка.

Свариваем из них П-образный короб и устанавливаем внутрь домкрат. В полках уголков высверливаем отверстия и вставляем стопорные пальцы. Надеваем на них шайбы и обвариваем.
Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими рукамиК верхней части домкрата крепим металлическую пластину, предварительно вырезав в ней отверстие под упор.
Доработка ромбического домкрата своими рукамиПо бокам нижней опоры (к полкам уголков) привариваем кусочки полосы с высверленными отверстиями и крепим дополнительные опорные ножки из профильной трубы. Их надо сделать подвижными, чтобы можно было убирать их в сторону при складывании конструкции.


Доработка ромбического домкрата своими рукамиПо краям опорных ножек привариваем П-образные скобы (крепления) с отверстиями для установки телескопических упоров, которые крепятся другим концом к нижней части металлической пластины.
Доработка ромбического домкрата своими руками

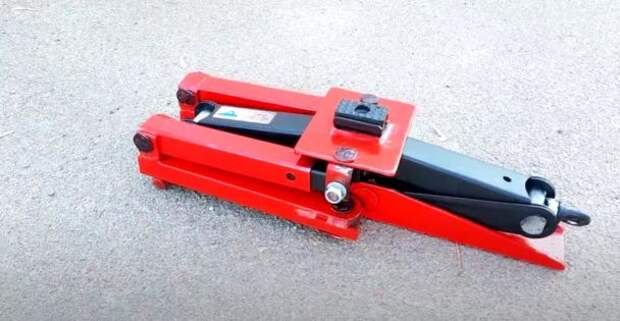

Доработка ромбического домкрата своими рукамиВ завершении останется только зачистить сварные швы и покрасить самоделку. На фото ниже можно оценить габариты домкрата в рабочем и сложенном состоянии.
Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими руками
Доработка ромбического домкрата своими руками
